第一章：总体设计
风正致远智能粮库整体解决方案基于最新工业物联网“云”+“边”+“端”的设计理念设计，“云”即智能粮库综合管理平台；“边”指具有边缘计算能力的智能粮库综合控制柜；“端”指的是智能终端设备（风机、风窗、执行机构以及智能物联网设备），三者通过物联网技术、网络技术、通讯技术结合实现完整的仓库作业业务。
系统设计支持“集团—收储公司—库区”的三级机构，即支持整个集团、收储公司共用一套管理系统，也支持单库区独立使用。

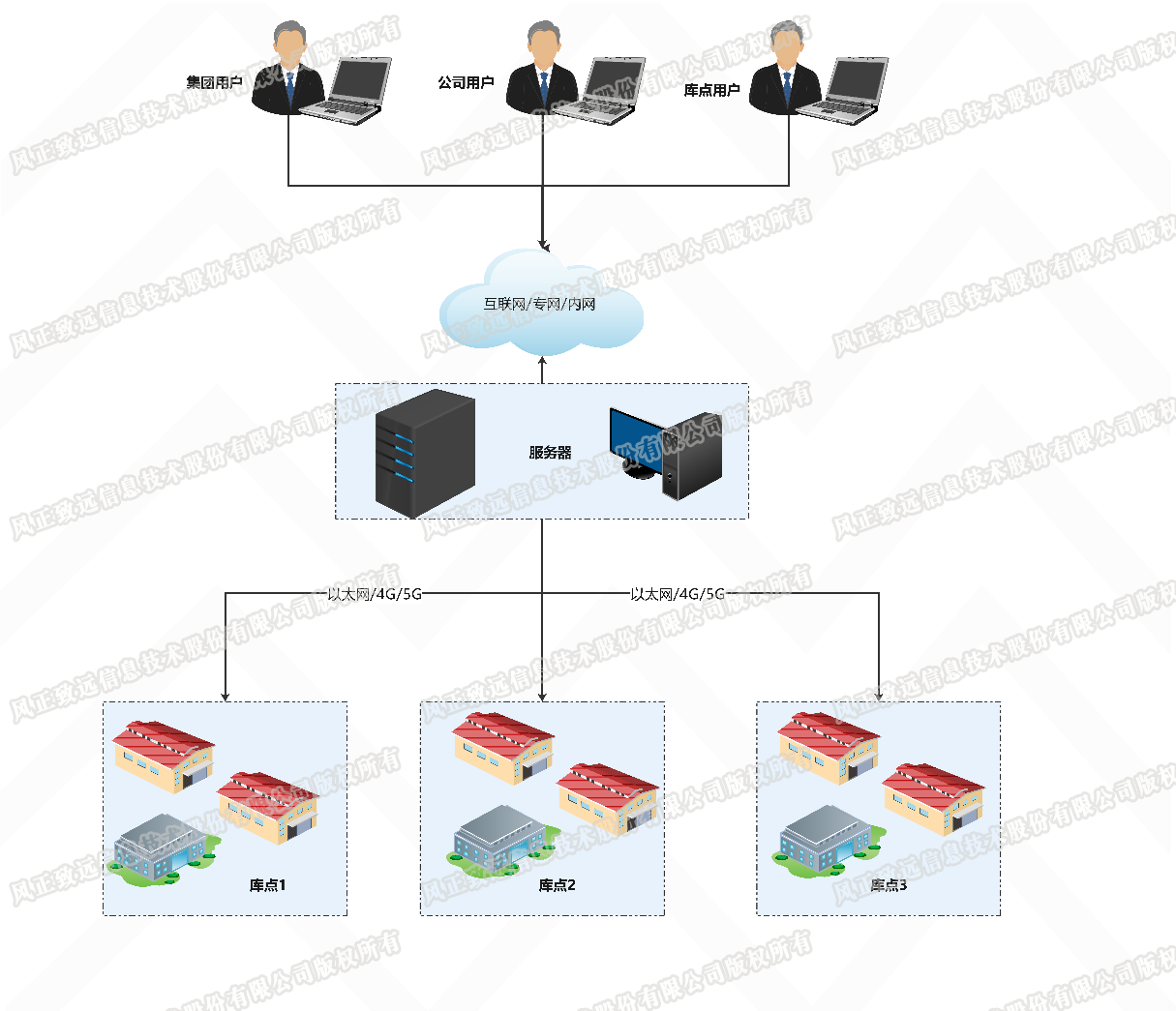

总体拓扑图：

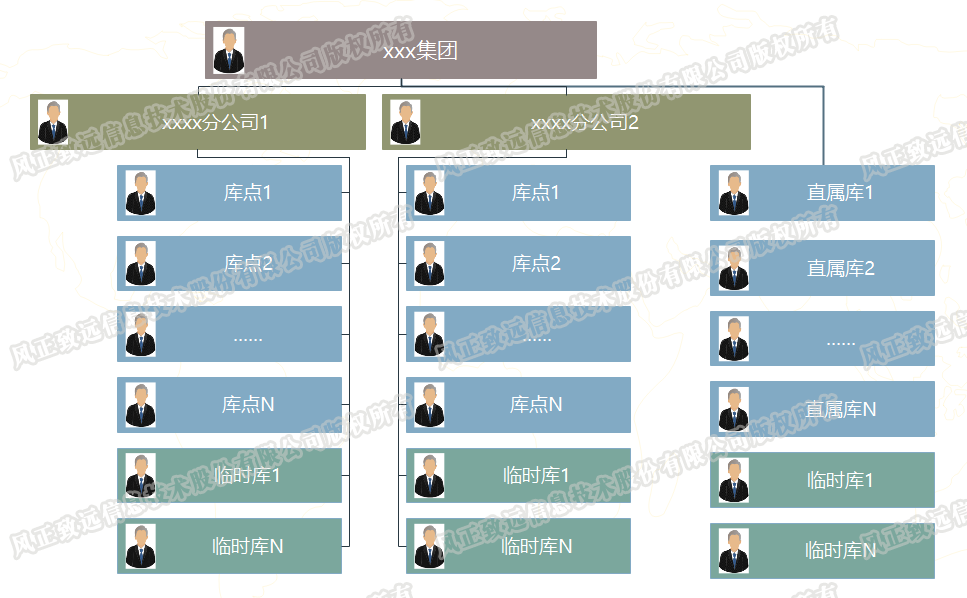

适用部门架构：

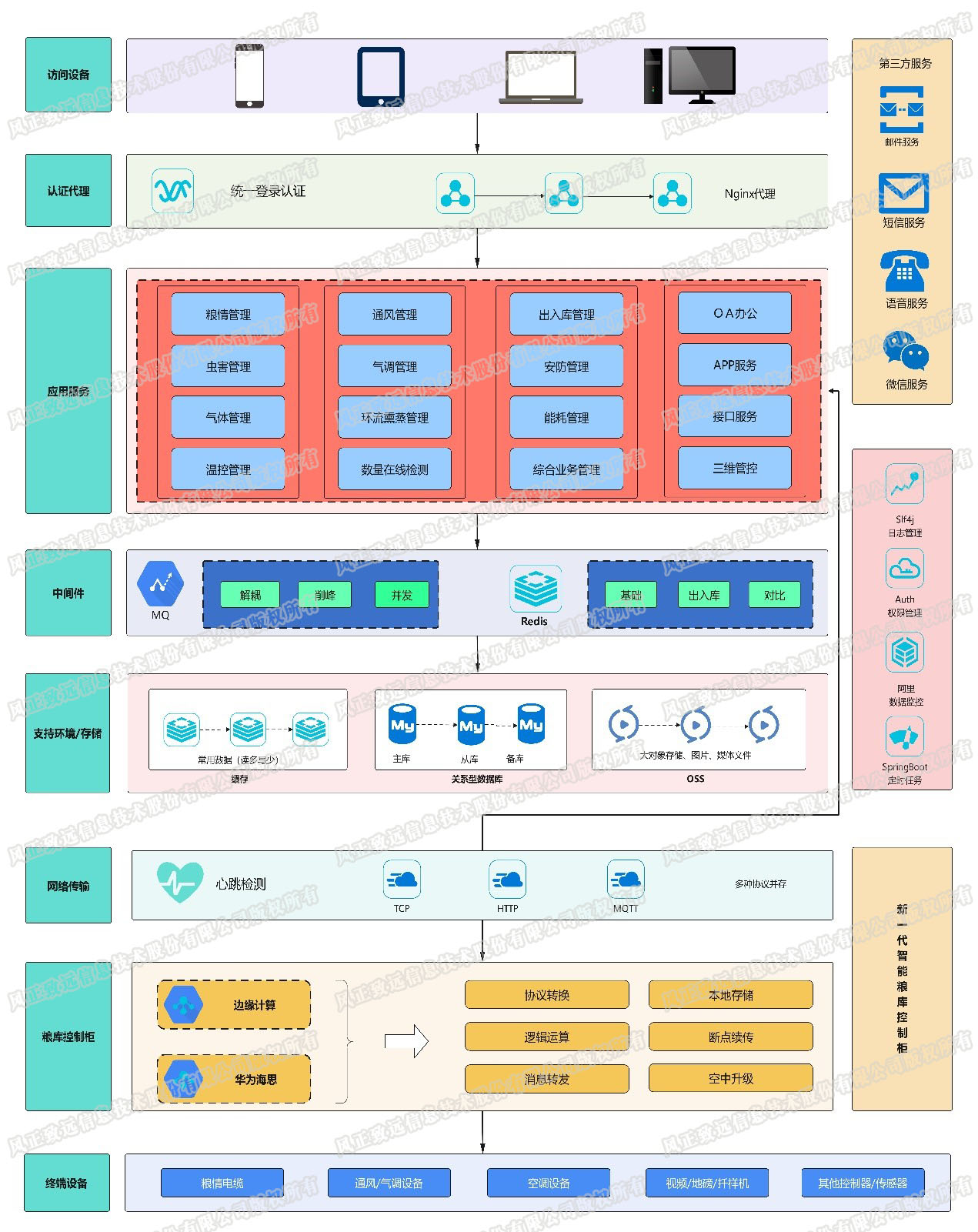

系统架构图：
主要功能：
智能粮库综合管理系统是一个完整的平台化系统，系统基本包含了粮库的各个业务子系统模块，真正实现了一个账号登录完成整个粮库业务，主要业务包括：粮情管理子系统、智能通风子系统、智能气调子系统、环流熏蒸子系统、数量检测子系统、温控管理子系统、出入库管理子系统、安防管理子系统、能耗管理子系统、综合业务子系统、三维管控子系统、系统管理（包含基础数据管理、用户管理、权限管理等）为一体的集中管理系统。

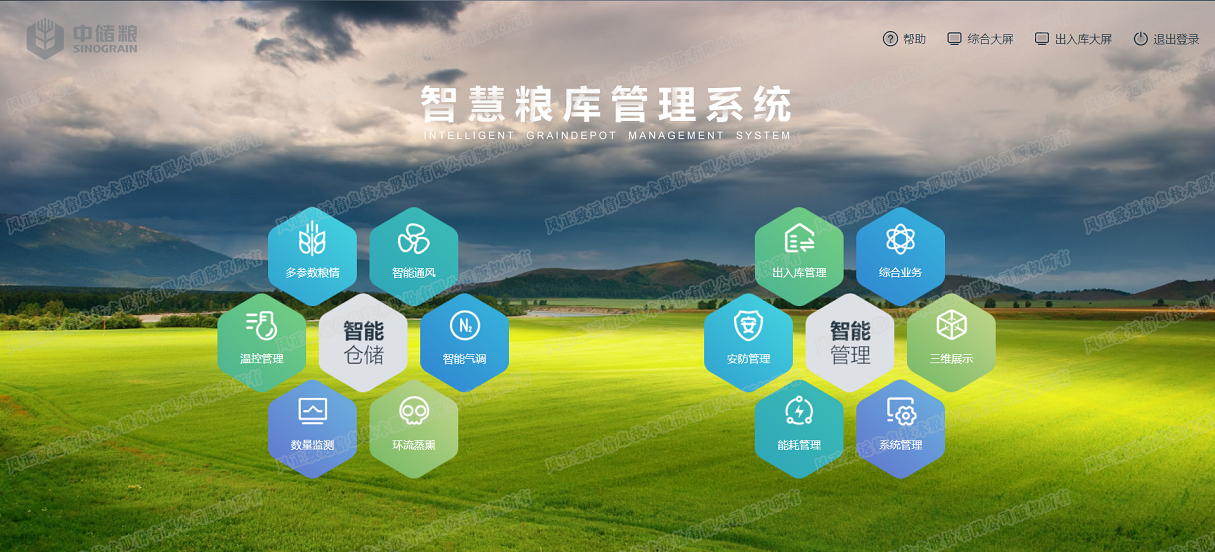

单库区登录首页：

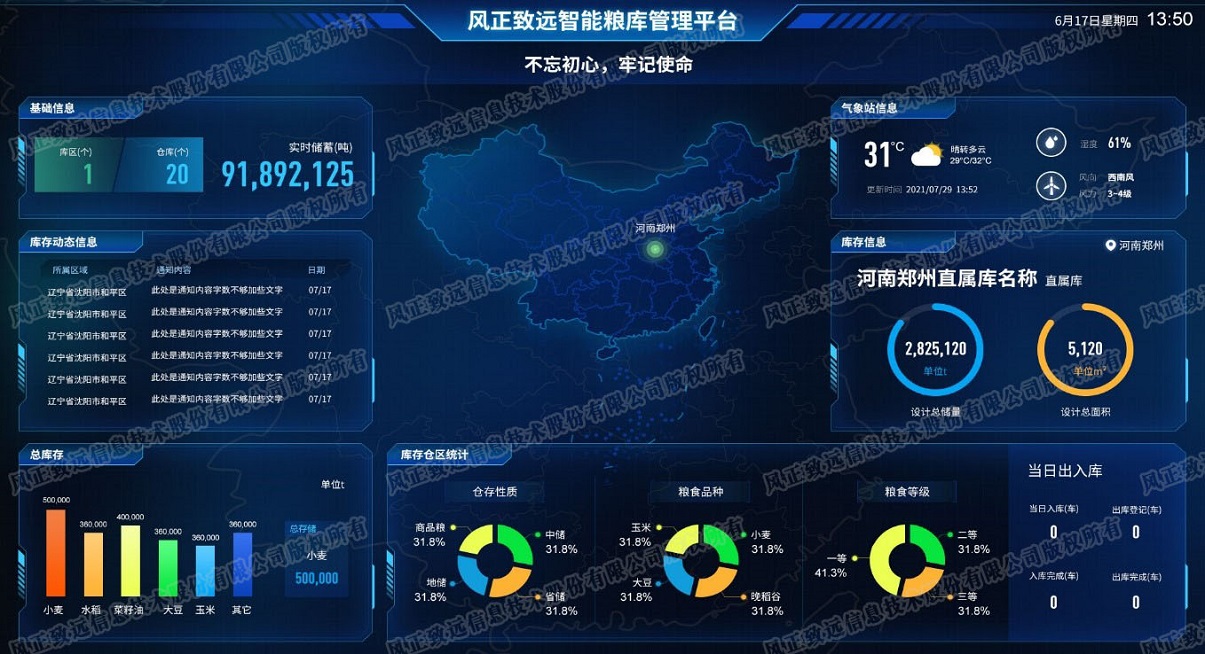

集团/公司可视化看板：
库区综合管理看板：
库区出入库引导看板：
第二章：粮情管理子系统
粮情测控系统是粮库管理的基础功能，通过集成温湿传感器物联网设备，随时了解各个粮仓的仓温、仓湿、外温、外湿、粮温等信息，对其进行集中管理。其主要由测温电缆、温湿度传感器、通讯传输电缆、粮情分机等实现。与中心机房和综合管理系统之间可以通过有线或者无线的方式通讯。
一：粮情检测管理

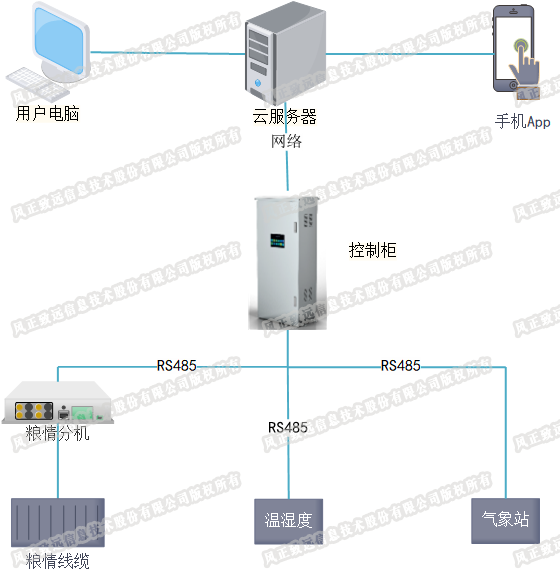

网络拓扑图：
实现功能：
1、仓房基本信息图层：展示每个仓房的粮食品种、数量、等级及仓管员、操作工序等信息；

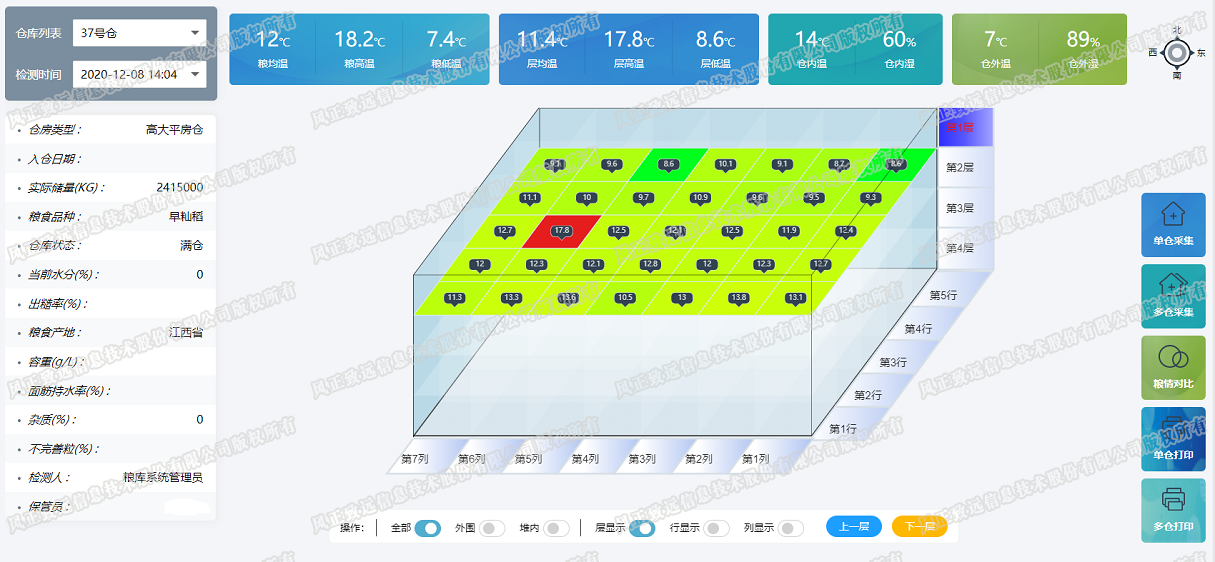

2、仓内温度分布图层：对仓内温度采样点或传感器的温度分别展示，温度数据层按仓内测温层多向动画分离，显示每个点的温度数值；
3、单仓粮食存储图层：对仓内粮食的品种、数量、质量、等级用不同色彩进行动画展示，特别是在粮仓进行粮食出入库时，应能以动画方式配合实时数据展示出粮食数量的变化过程；
4、单点报警展示：对于粮食储藏过程中产生的非正常数据，在单仓中展示非正常数据的发生源并以醒目的标识展示；
5、粮温图层显示：可以通过3D漫游的形式进入粮仓内部，用户可以根据按照行、列、层进行粮食温度、湿度、虫害等信息的显示。
6、警告预警：系统支持配置高温预警阀值，粮情检测后自动触发高温警告通知，同时系统检测点异常警告，如短期内温度增高或者下降。
二：气体检测管理：
通过对粮情系统的集成与氧气、二氧化碳、磷化氢数据相结合，对粮食仓储过程中实时的监控，及时了解各库中粮食存储、粮情、粮仓操作安全，并根据实时监测的数据，智能安排对粮仓的通风、冷却、熏蒸与入库操作等，确保粮食存储安全。同时针对气体安全可以实现仓外主机报警。

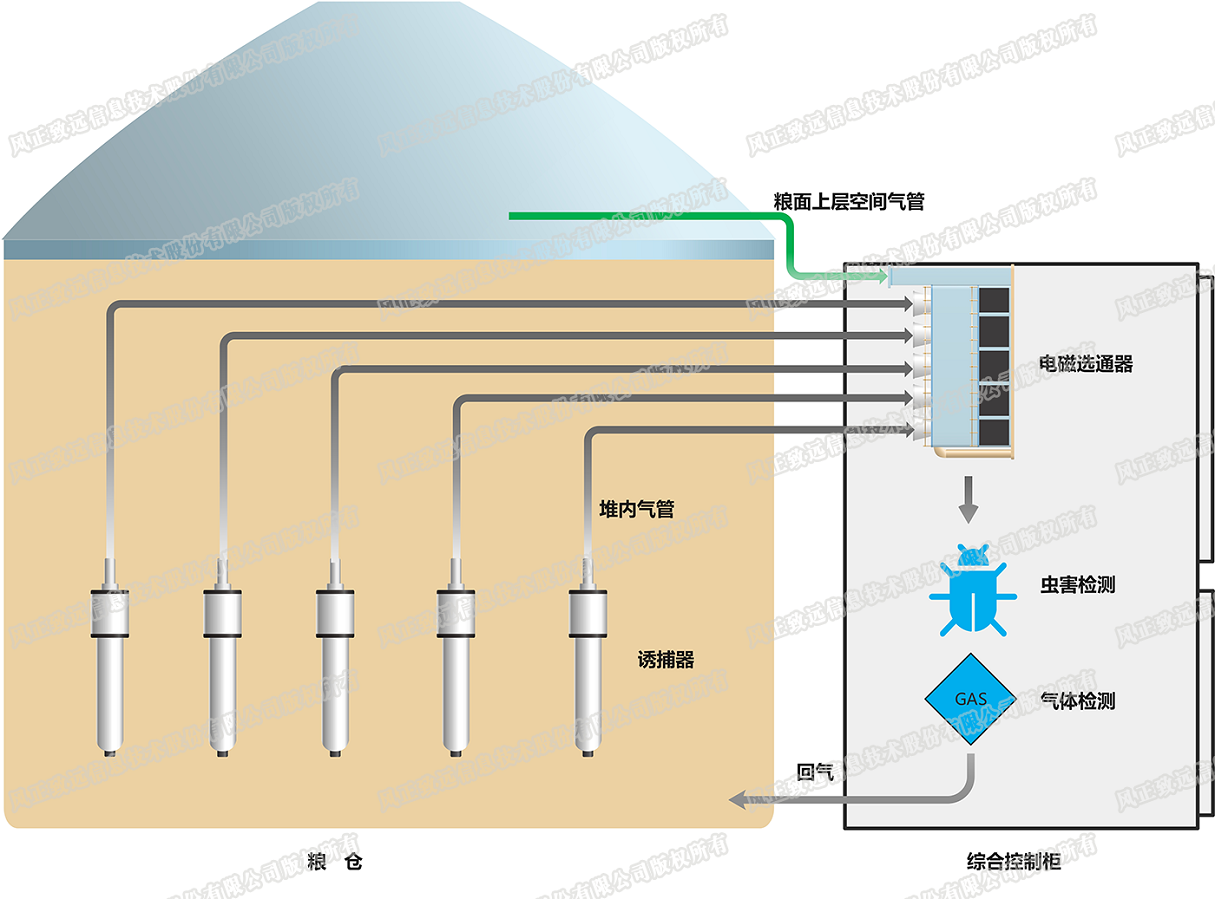

气体设计原理：

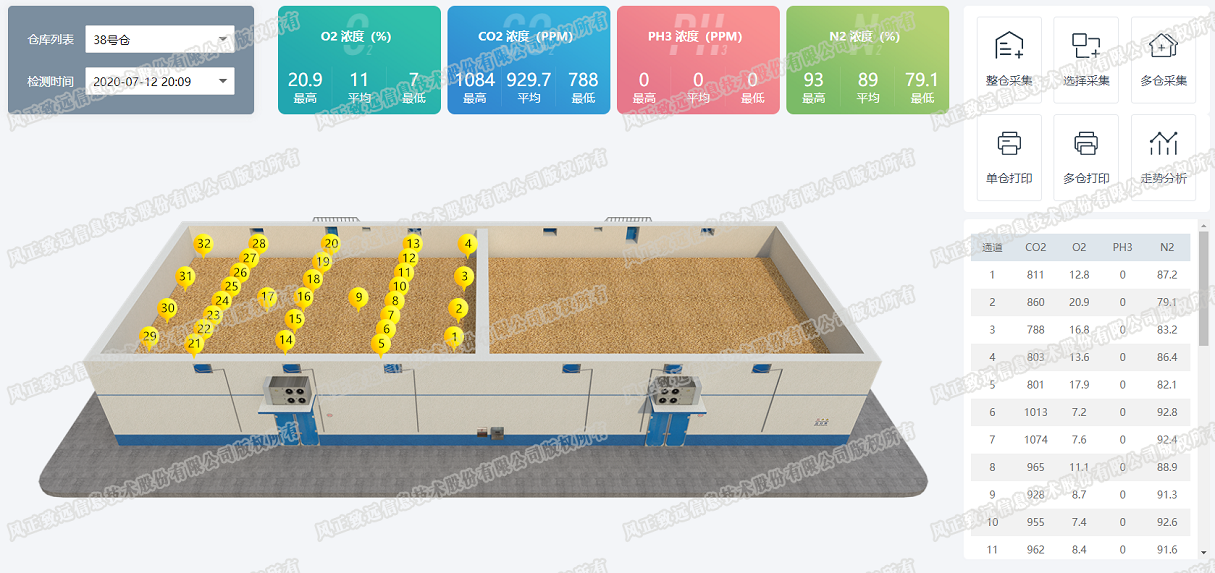

实现功能：
1、实时检测仓内气体含量（堆内和粮面上层空间气体含量），达到一定浓度时实时报警。
2、通过中心控制平台实时查看仓内气体检测情况。
3、在管理平台上可以查询以上各检测数据，对数据统一集中管理。
4、支持单仓采集、多仓采集、对比分析和报表打印等。
5、管理软件提供事件查询、告警配置和查询、参数浏览。
三：虫害检测管理
虫害监测系统由害虫诱捕器、害虫测控器及智能控制模块组成，系统利用害虫的趋光性等特性吸引害虫进入害虫诱捕器内，再通过抽取方式，把害虫抽取到害虫测控器中进行检测、识别并把数据上传。
实现原理和功能与气体管理接近，不做赘述。
第三章：智能通风子系统
智能通风可实现粮库通风操作的智能化管理，当仓内的温度提示需要通风时，可根据仓内实际情况需要并结合外部气象信息，向窗户或者空调的开启控制单元发出控制指令，控制风窗、风机、风口、空调等设备的开启和关闭。

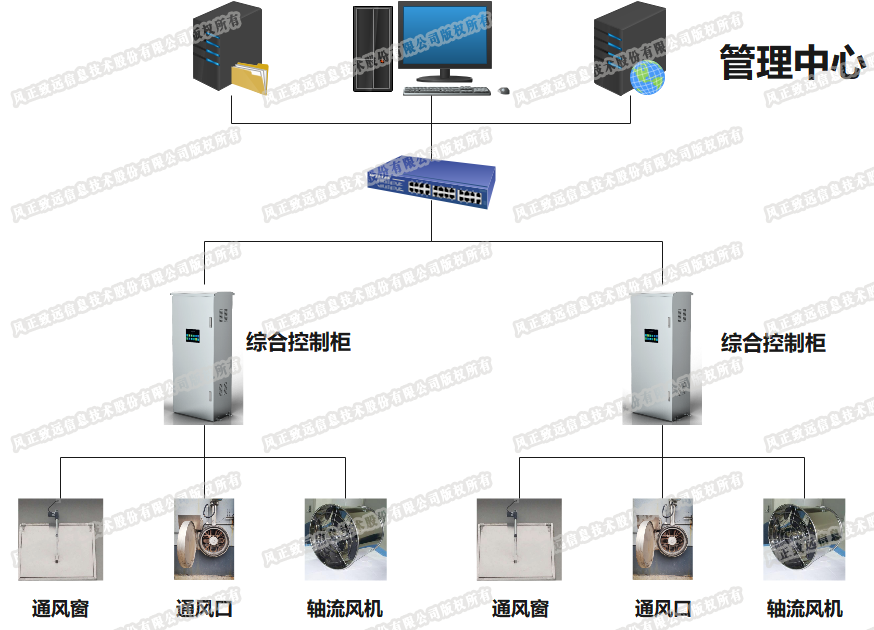

网络拓扑图：
实现功能：
1、手动通风：支持用户在仓库控制柜或个人电脑直接操作通风设备。
2、自动通风：支持用户在仓库控制柜或个人电脑一键执行自动通风模式，如排积热通风、自然通风、保水降温通风、内环流通风、除湿通风等不同模式；
3、其他功能：状态查询、视频查看、紧急全关等。

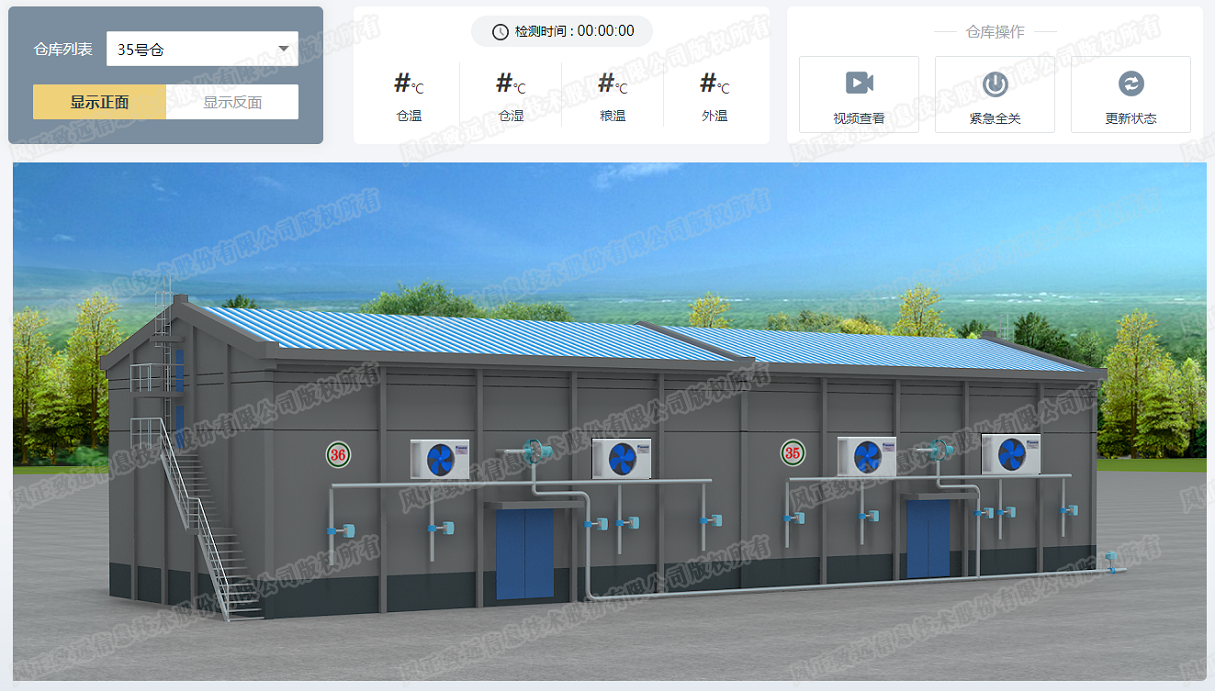

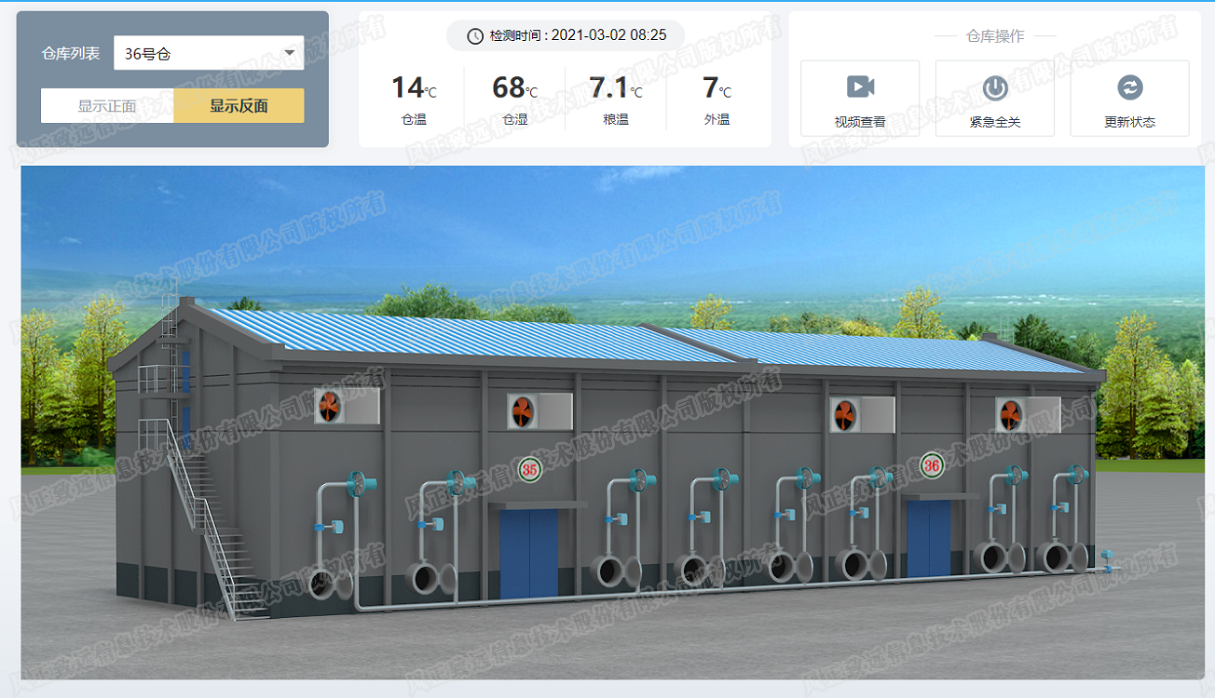

智能通风：
智能通风依据粮情测控系统检测到的粮堆内温度、仓库温度、仓库湿度、外部温度、外部湿度、层温差等参数，通过通风条件自动判断，实现降温通风、自然通风、排积热通风等功能，提高通风效率、降低通风能耗的安全储粮的目标。智能通风支持保管员根据国家标准以及长期的经验自定义通风标准。智能通风系统可以与现有的粮情测控系统结合起来实现粮情的智能化分析判断和预警报告，确保保管人员准确了解粮情变化。该系统采用智能控制技术，远程手动或自动控制轴流风机、离心风机等粮仓通风设备的开关启闭，有效控制粮仓的储粮环境和粮食品质，从而实现安全储粮的目标。
第四章：智能气调子系统
气调储粮系统是利用现代电子技术结合成套氮气供气设备、储粮害虫氮气智能检测终端技术、氮气输送技术、粮堆气体循环平衡技术、 环流技术、粮仓气密技术研制的新型粮情控制应用设备。该系统能自动检测仓内气密性以及仓内粮虫活动情况和氮气浓度并根据仓内的粮虫活动情况结合氮气浓度情况，及时准确的自动启闭充气排气阀门采用上充气（氮气）下排气（氧气）、或负压充气等多种形式进行富 氮低氧储存，解决了其它智能气调储粮设备由于缺乏对仓内粮虫的准确检测（仅靠氮气浓度来判断仓内粮虫是否被杀死）而产生的低效充氮、无效充氮等众多问题。

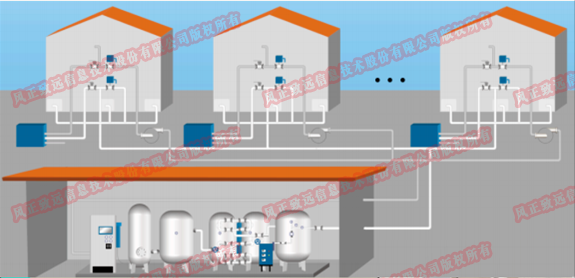

安装原理：
实现功能：
1、实时监测氮气浓度，自动在线监测相关气调仓粮堆氮气浓度，并保存相关结果。
2、实时控制强排风机，根据仓房大小、气囊大小和抽气强排风机通风量的大小，参数化设计抽气强排风机开关时间节点，适时控制启动相关蝶阀及风机进行排气，防止粮膜脱落或破损，并保存相关结果。
3、智能化控制，根据设置的气调仓氮气目标浓度等参数，根据实时监测的粮堆内氮气浓度， 进行自动充气及排气控制，自动完成充气任务。
4、故障诊断，实现系统及相关设备状态的在线检测，能够自动判断系统及设备的相关故障，并进行报警。
5、任务跟踪，实现将气调作业过程所检测的数据及任务状态、执行时间等数据的追踪功能。
6、安全保护机制，实现仓库为气调状态时与通风操作互锁功能，避免人员误操作和资源浪费。
第五章：内环流温控子系统
随着国家对低温储粮的要求越来越高，空调和内环流降温被逐渐提上日程。系统通过物联网技术、网络技术、通讯技术实现对空调和环流设备的远程操作，结合当前库区的通风标准实现空调降温和内环流降温功能。

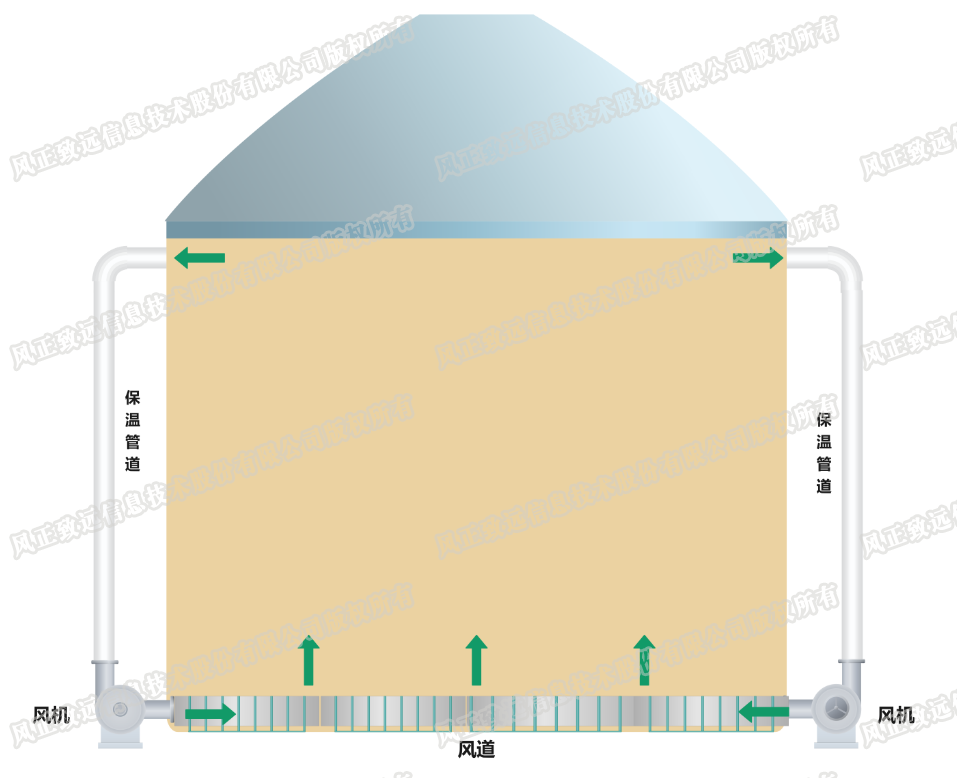

实现原理：
实现功能：
1、远程控制：系统实现远程开启或者关闭空调设备，同时支持温度设定和模式选择。
2、环流降温：配合内环流建设和环流风机设备，实现对仓库的内环流降温功能。
3、智能温控：通过配置温控条件参数，结合粮情检测、温湿度检测、粮情层温差等信息实现自动开启或者关闭空调或者环流设备，实现节能有效的降温效果。
4、模式配置：支持用户配置冬夏季模式配置，结合模式配置更有效的实现保水降温等功能。
5、本地操作：支持用户通过控制柜里面的按钮或者管理页面直接操作相关设备。
第六章：数量检测子系统
数量检测系统利用高清视频监控摄像头作为基础，利用非接触式光电测控技术，能够及时、准确的测量粮面平整状态的仓房当前粮食的库存数量，测量结果可供用户及时查看，对粮食数量和安全进行定性层面的监管。该系统可和库区安防视频监控系统一起规划并建设，智慧粮食系统对接后，即可在系统上进行远程实时查看。

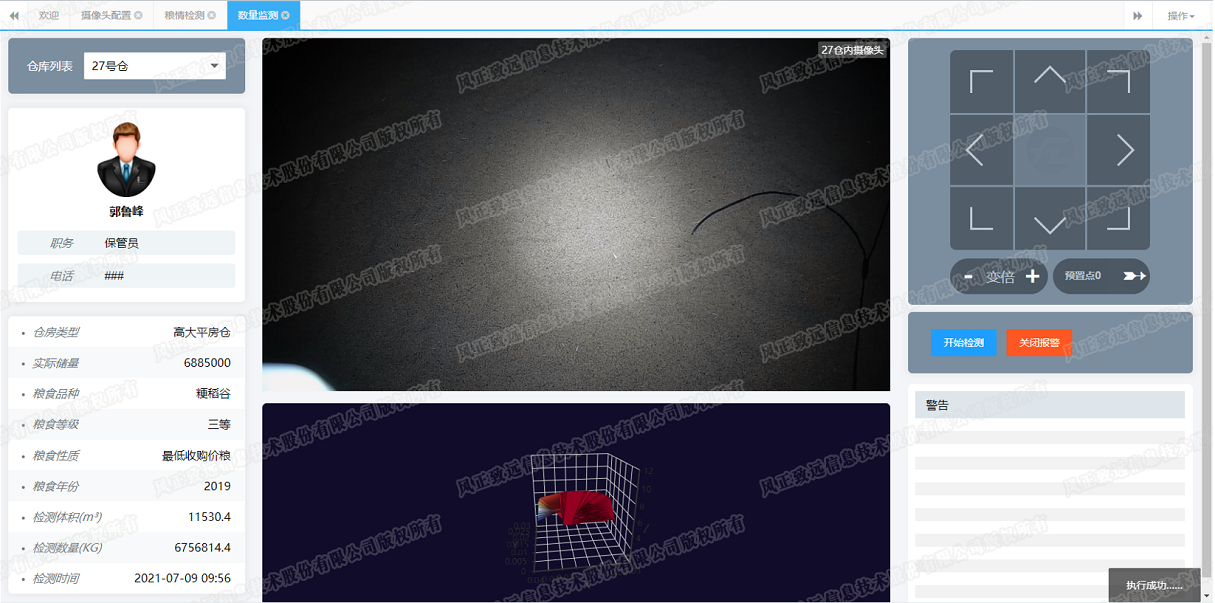

实现功能：
1、粮食库存数量远程监测：能够及时、准确测量当前粮食的库存数量；可对库区多个仓房同时启动测量， 测量结果可供用户及时查看，生成报表；通过不同权限设置，可以实现各级管理部门对储粮 数量远程实时监控。
2、仓内实景实时视频监控：可以做到人不进仓，在仓房封闭的黑暗环境下360度无死角获取仓内彩色高清晰度画面，并可局部放大，近景观察；对进仓作业人员进行视频跟踪监控，有效保障生产安全。
3、粮食数量异动安全预警：在粮食异动情况下，预警信号立即上传至系统， 并启动跟踪监测； 同时该信号上传至库领导、上级管理部门，使其可以随时掌握哪些仓，尤其是代储库点的当前储粮情况。
4、安全生产报警：仓内作业人员在发生紧急情况时，触发求救信号，发送至监控中心及管理人员，同时仓内视频监控系统自动对作业人员跟踪定位；在对应的仓门口产生声光报警，以便及时组织施救，保障仓内作业人员的人身安全，避免安全事故发生。
第七章：出入库子系统
智能出入库系统通过运用电子标签技术、图像识别技术，实现粮食出入库做业过程的自动跟踪和控制，自动记录粮食出入库信息。利用信息技术，形成人、车、设备、粮库及粮仓设施为一体，实现粮食出入库业务过程的智能化识别、监控和管理的信息系统，一般包括出入库登记、仟样管理、计量管理、值仓管理、管理结算、统计分析等功能模块。

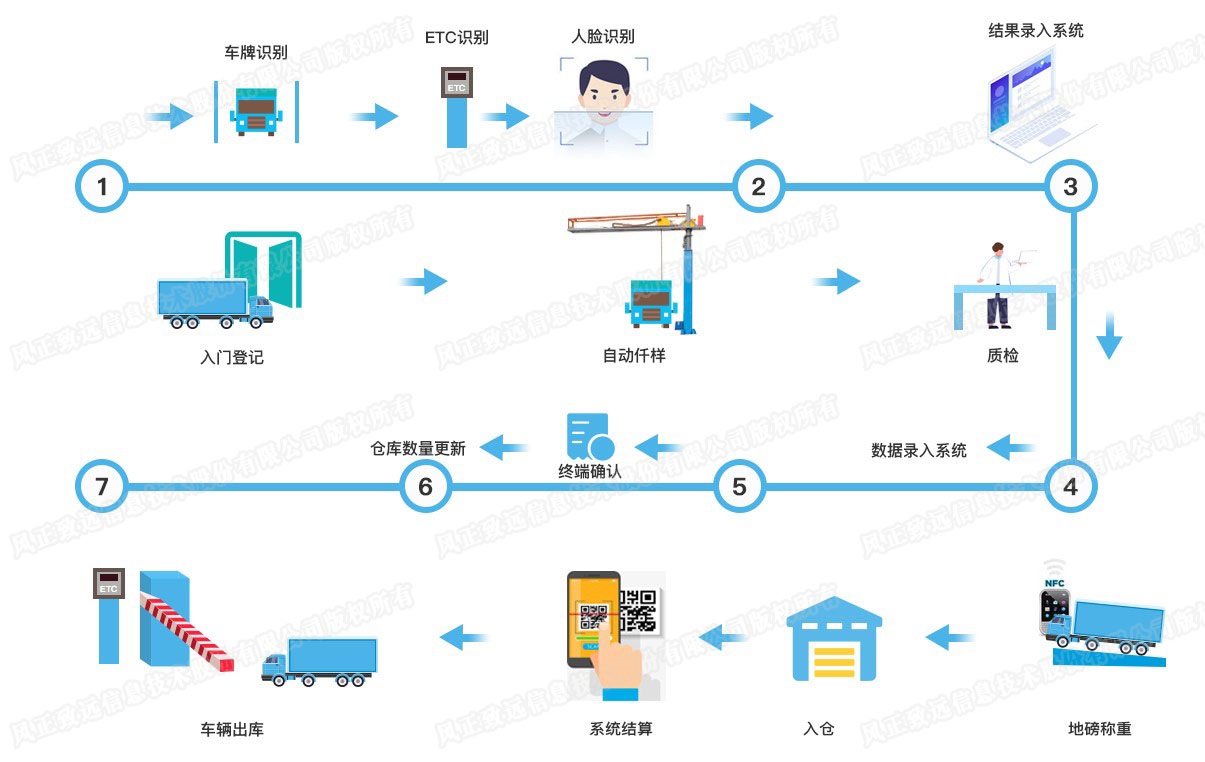

出入库流程：

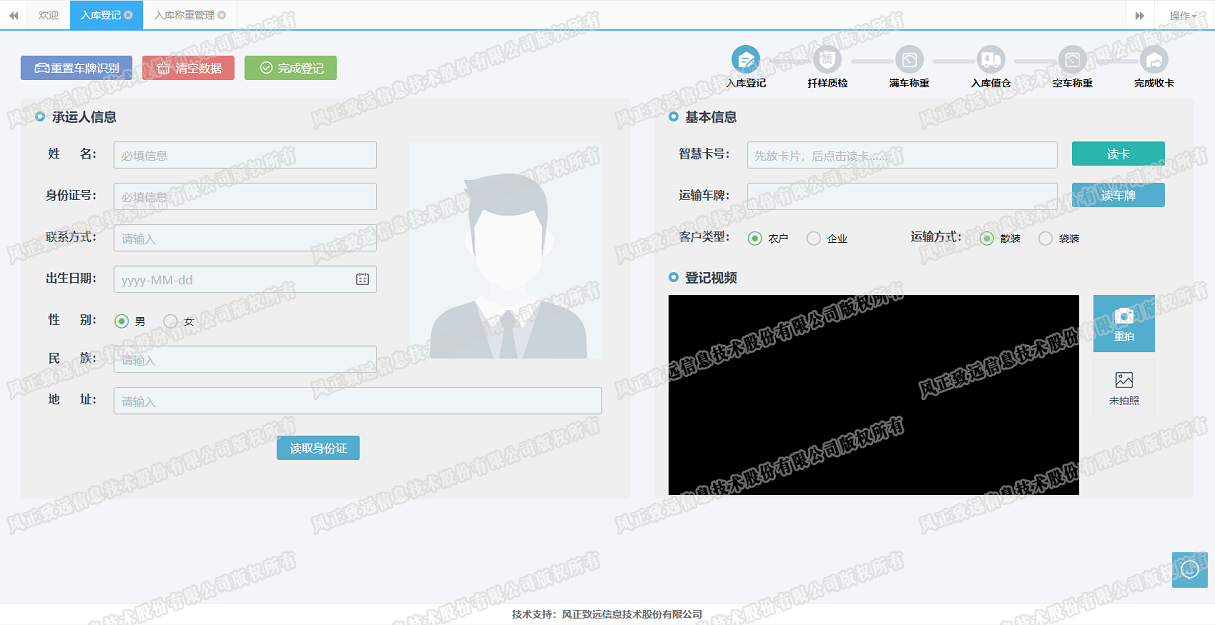

出入库登记页面：

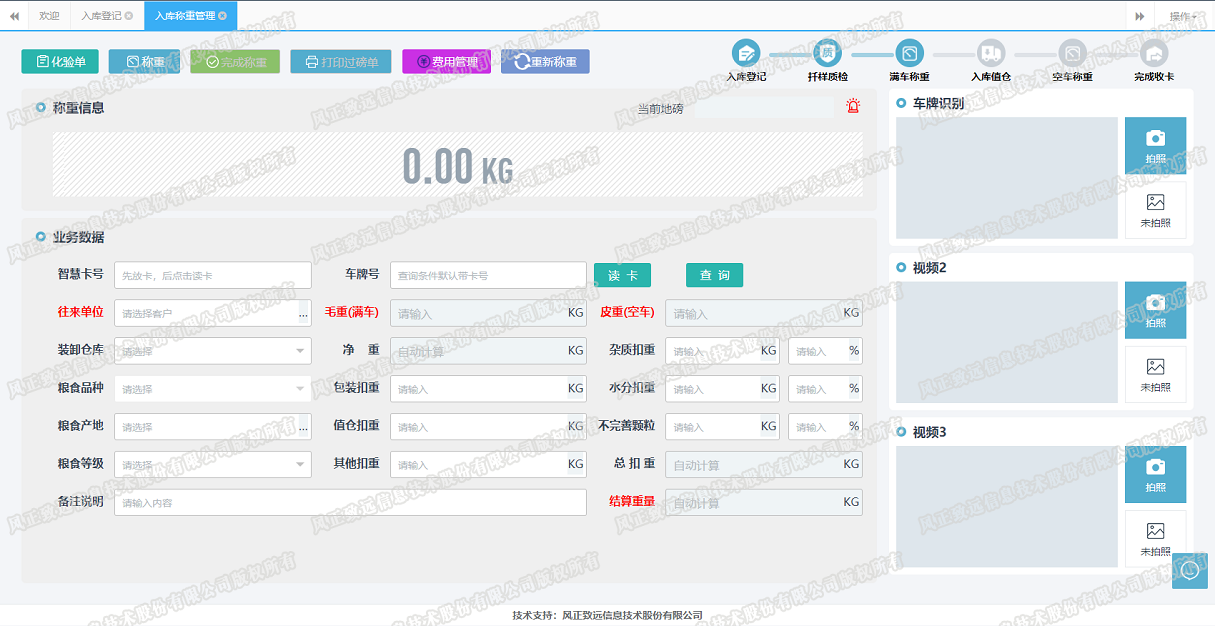

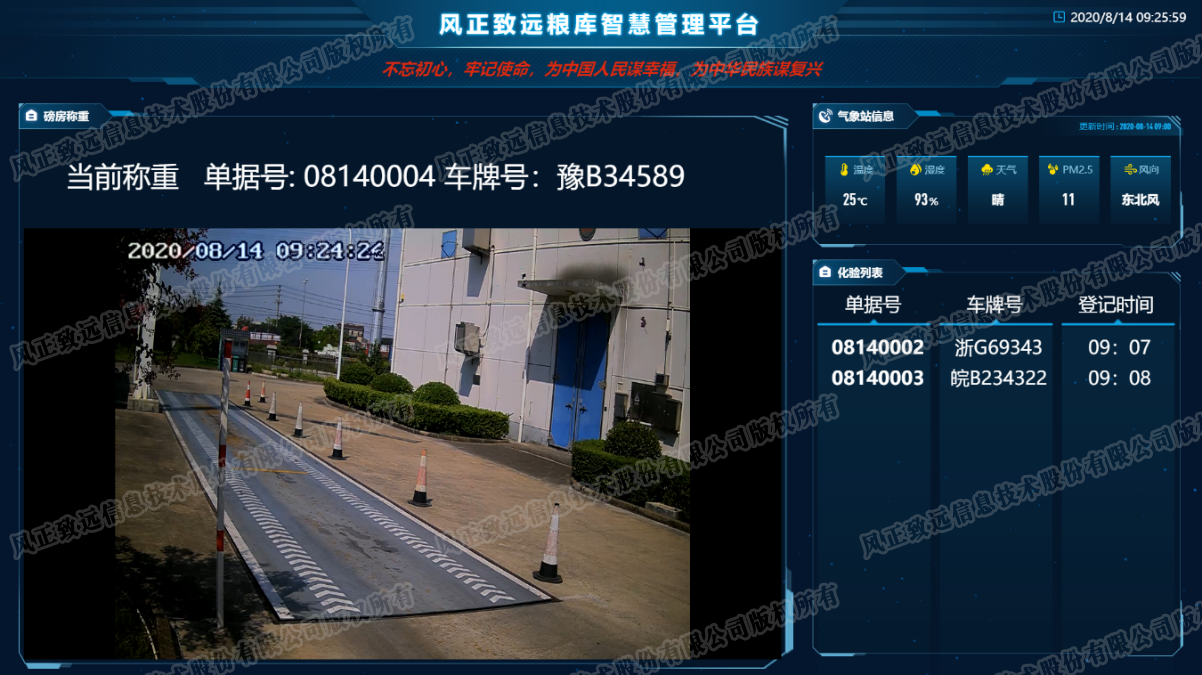

出入库称重页面：
化验室看板：

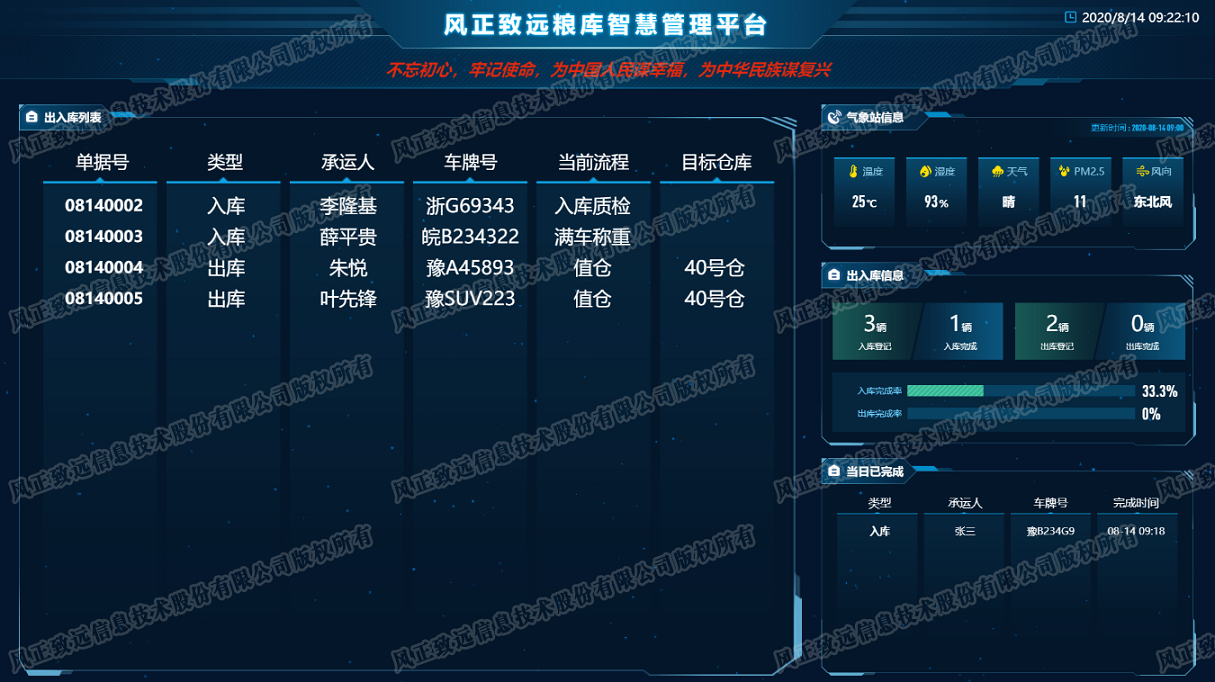

出入库引导看板：
第八章：安防管理子系统
安防管理子系统主要功能是对库区的安防视频、门禁等实现统一管理，结合集团化需求，通过流媒体技术和物联网技术实现对多组织、多库区视频监控进行集成，统一展示，同时可对门禁管理、访客管理以及异常入侵进行在线管理。
一：视频安防

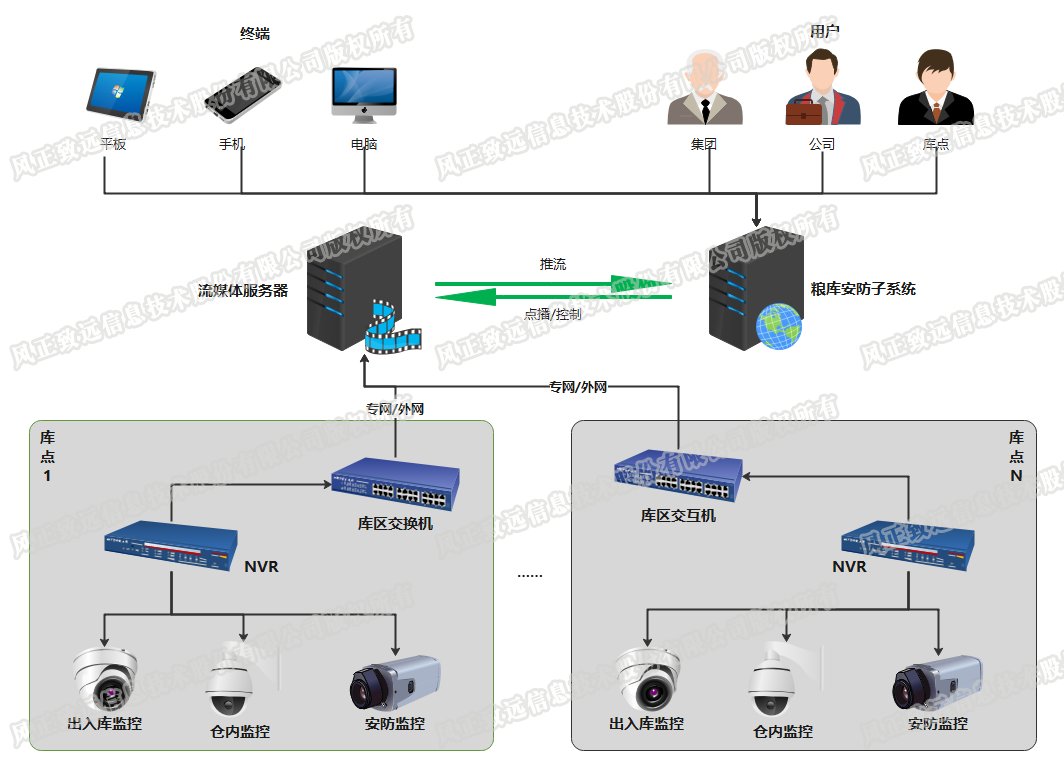

安防拓扑图：
实现功能：

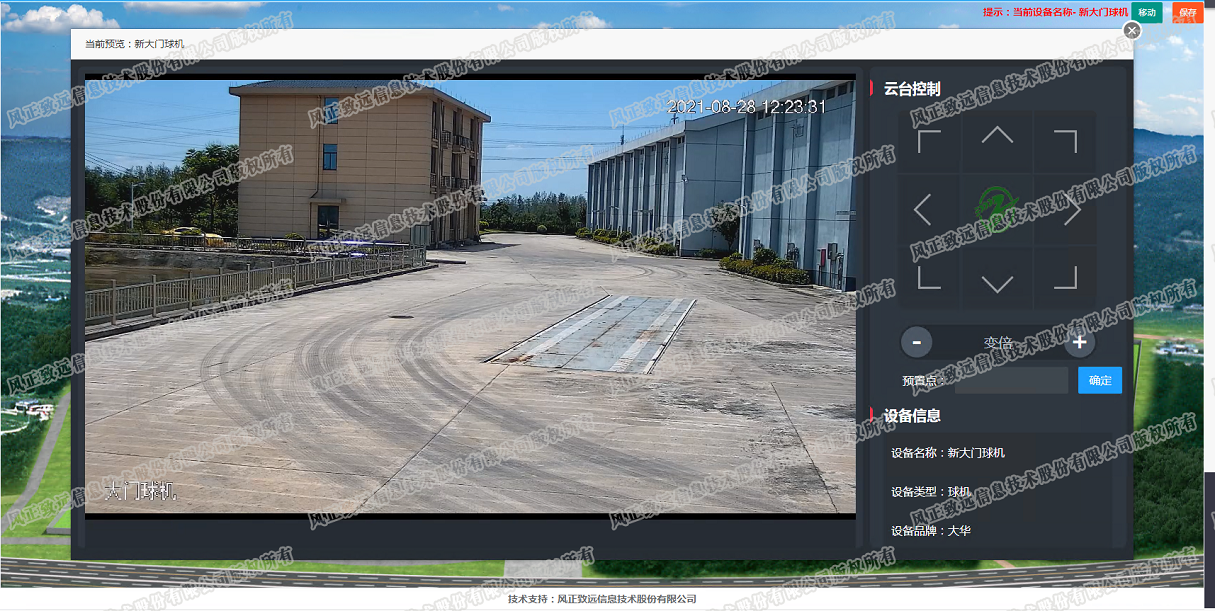

视频预览：

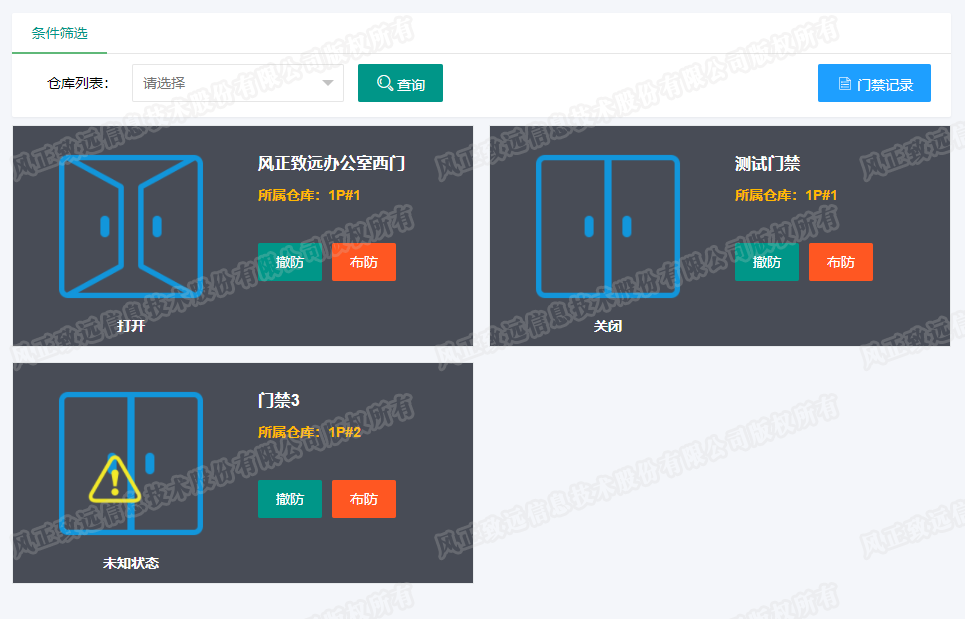

二：门禁管理
1、门禁管理：系统支持添加配置门禁硬件设备，并实现互联互通，支持系统远程控制门禁设备。
2、权限管理：系统支持分配门禁用户权限，比如管理员权限、访客权限。
3、临时授权：系统具有临时授权功能，在收到开门作业申请后支持临时授权开门密码功能，密码具有一定的有效期或者使用次数限制。
4、警告预警：在非正常开门后，门禁触发预警功能，并且支持联动附近摄像头进行现场抓拍或者录像，保存警告记录并支持短信/微信/APP等方式通知到监管人员及时处理。
5、开门记录：系统具有开门记录查询功能，用于追溯各个阶段开门情况。

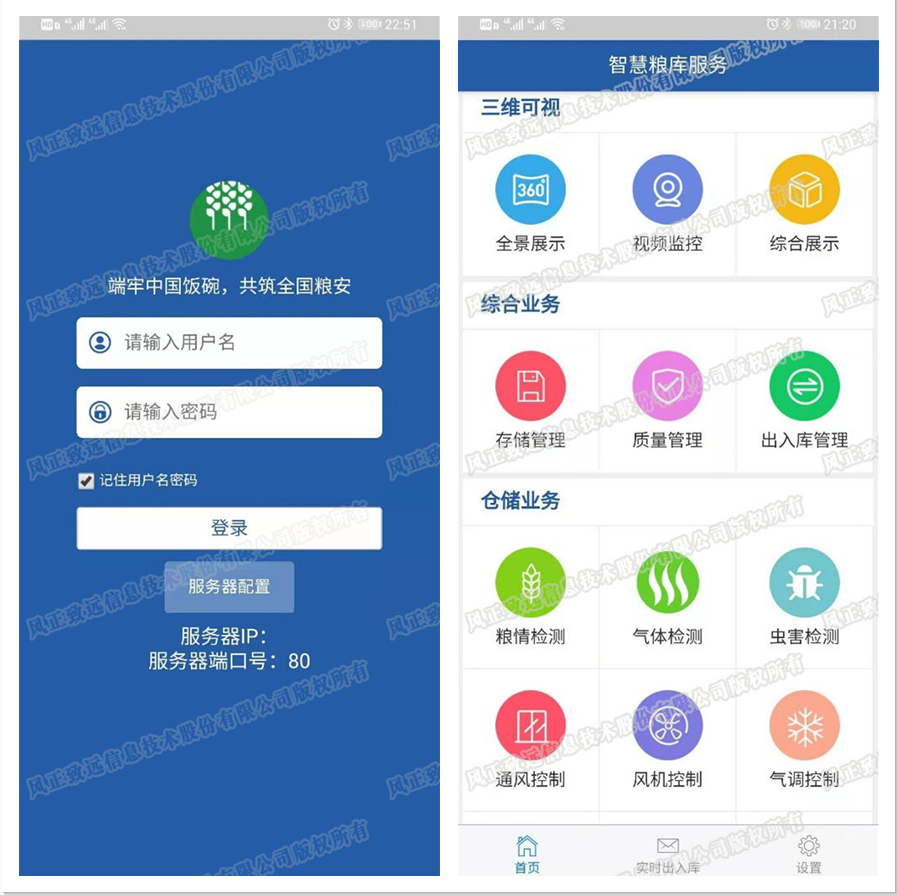

第九章：手机APP/公众号
为实现用户随时随地查看仓库作业情况，我司根据多年经验推出移动APP管理系统，用户只需要一个手机就可以完全实现信息化仓库作业管理。
第十章：其他功能

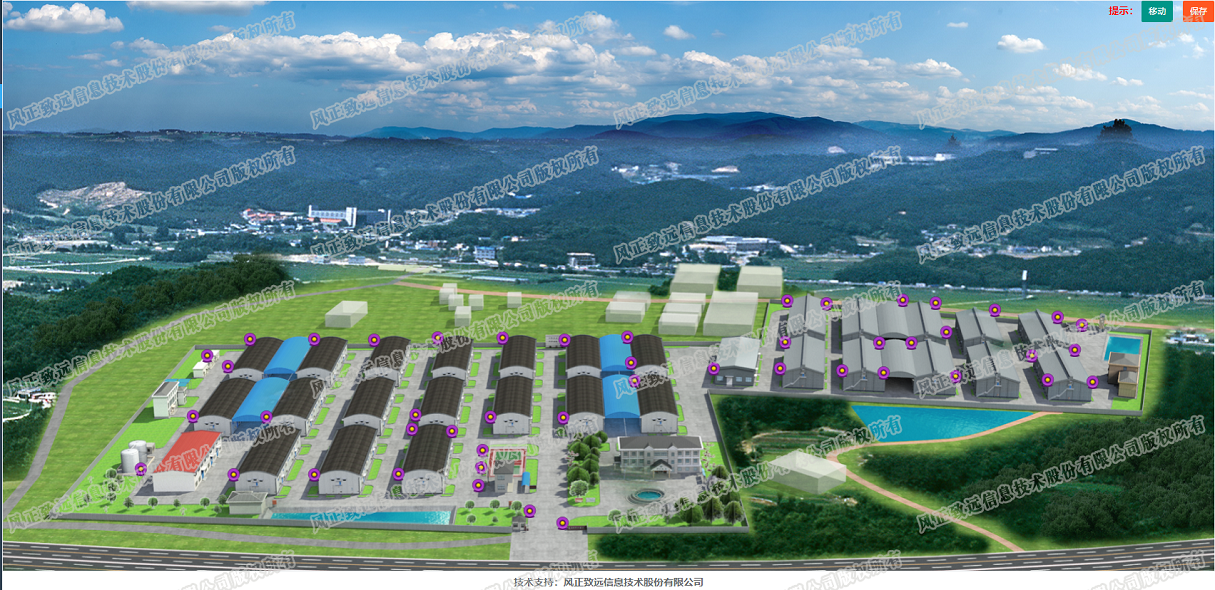

三维管控：
请转【产品中心-软件产品-智能粮库三维可视化平台】
综合业务管理：
功能包括：计划管理、合同管理、通知单管理、客户管理、行政管理、资产管理、仓储管理等，请联系公司业务员。
能耗检测子系统：
请转【产品中心-软件产品-智能粮库能耗检测子子系统】
边缘计算综合控制柜：
请转【产品中心-硬件产品-粮库综合控制柜】
