第一章：概述
风正致远智能粮库整体解决方案基于最新工业物联网“云”+“边”+“端”的设计理念设计，“云”即智能粮库综合管理平台；“边”指具有边缘计算能力的智能粮库综合控制柜；“端”指的是智能终端设备（风机、风窗、执行机构以及智能物联网设备），三者通过物联网技术、网络技术、通讯技术结合实现完整的仓库作业业务。本文主要介绍新一代边缘计算控制柜。
柜体采用厚度 2mm 304 不锈钢制作，内置边缘计算网关，支持TCP/IP 协议进行数据传输，具备统一JSON报文格式上传数据。室外安装，防水设计，顶端配置防雨罩，内外双门设计，外门防腐蚀处理。柜内包含主控制器、显示器、辅助控制器、弱电控制部分和强电控制部分。
控制柜具有一定的计算处理能力，向下能够实现对终端设备的统一管理和智能化控制，向上可以对接云平台。在实际应用中，云平台并不直接面对终端设备，通过控制柜来实现对终端设备的控制，这样可以保证系统的稳定性。同时，控制柜也可以脱机实现本地智能化控制，即不依赖平台，就可以实现智能通风、智能气调、智能温控等功能。控制柜将会对粮仓的所有设备全部接入，向平台提供设备的统一控制接口。

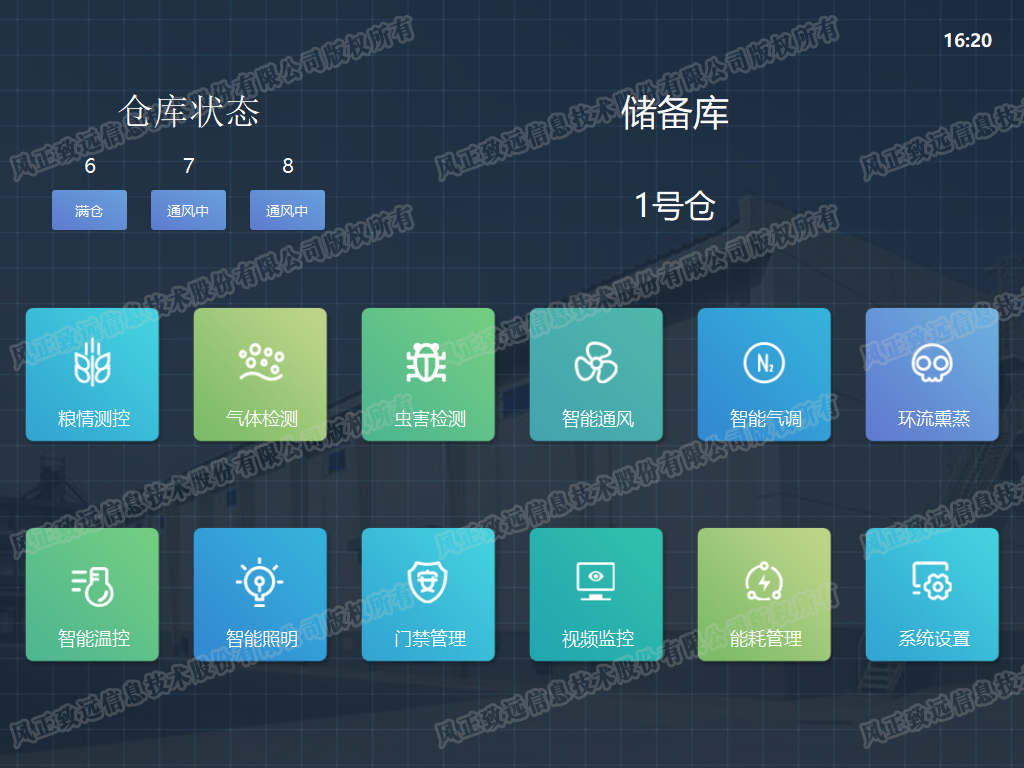

控制功能主页：
功能参数:
1、本地智能：可离线实现粮情检测、分析，智能通风，智能气调，智能温控，环流熏蒸等功能。
2、权限控制：控制柜有严格的权限管理功能，所有操作都有对应的权限控制，锁屏密码，操作控制密码，配置密码等相结合，共同组建完善的权限机制。
3、断点续传：边缘计算控制柜可离线操作，采集粮温数据，当平台维护或者网络故障造成控制柜离线时，可以通过控制柜独立操作。数据和历史记录全部存储于控制柜中，当平台或网络恢复正常，控制柜登录平台后会自动补传数据，避免数据丢失。
4、运行状态监测：实时监测运行状态，如进程数量、CPU使用率、内存使用率、磁盘空间等信息。系统异常时发出警告，及时维护。
5、远程维护：边缘计算控制柜支持远程维护、远程配置、空中升级等功能。当控制柜需要更改配置或者固件需要更新时，可以通过运维平台集中远程完成，提高效率，减少维护成本。
6、多平台连接：控制柜可同时接入5个管理平台，可以同时接入5个不同协议的管理平台，多平台共同管理，增加系统整体稳定性。
7、模式切换：支持本地和远程两种工作模式，支持本地远程模式自动切换。
8、仓房状态管理：支持仓库状态管理，实现熏蒸状态、温控状态、气调状态与通风设备操作互锁，避免造成安全事故和资源损耗。
9、协议扩展：支持灵活的协议接口配置功能，可接入第三方任意传感器以及外设协议，便于老旧设备利旧使用，节约成本；
10、仓内视频：可实时查看仓内视频，支持16路视频解码显示和存储；
技术参数:
1、处理器：采用国产海思双核处理器；
2、屏幕：15寸防眩目触摸屏，支持360°旋转；
3、硬盘接口：支持2路SATA2.0接口；
4、开关量：支持大于1000路光电隔离输入，支持大于1000路光电隔离输出；
5、接口：支持1路RS232，5路RS485，3路USB；
6、视频：支持16路1080P视频或4路4K视频接入；支持1个HDMI 2.0 超高清输出接口，最大输出3840 x2160@60fps；
7、网络：支持2路10M/100M/1000M自适应网口；支持GPRS/3G/4G/5G/NB-IOT/WIFI；
8、存储：支持128G TF卡和硬盘扩展；
9、协议：支持TCP / IP / UDP / HTTP / RTSP / RTMP / MQTT / FTP / SSH / TELNET / MODBUS /电总协议等以及私有的自定义协议；
10、报文加密：支持RSA/RES128/自定义密钥加密。
第二章：粮情检测
粮情测控是对粮堆里的内的温度、仓内温湿度、仓外温湿度的采集、统计、存储、对比等。控制柜可以通过RS232、RS485以太网等多种方式对接粮情分机，实现对粮情数据的采集、展示与上传，粮情数据可以同时上传至多个平台。
控制柜也可以对接仓内、外温湿度，可以直接采集。控制柜可以实现定时采集粮温与仓内外温湿。

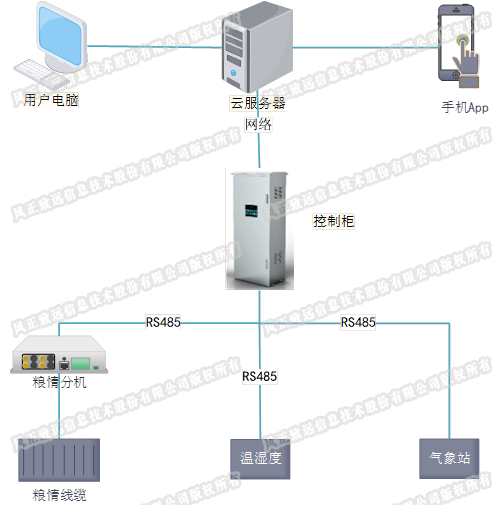

网络拓扑图：
实现功能：
1、粮情测控功能界面，主要是实现对粮温、仓温仓湿、外温外湿的采集、存储与展示，同时可以和历史批次数据对比，并将结果直观地显示在三维图上。同时支持平房仓和圆筒仓的数据采集与展示。
2、数据统计：最上面的区域展示的是粮温的整体统计结果、当前层的统计结果、仓温湿、仓外温湿。

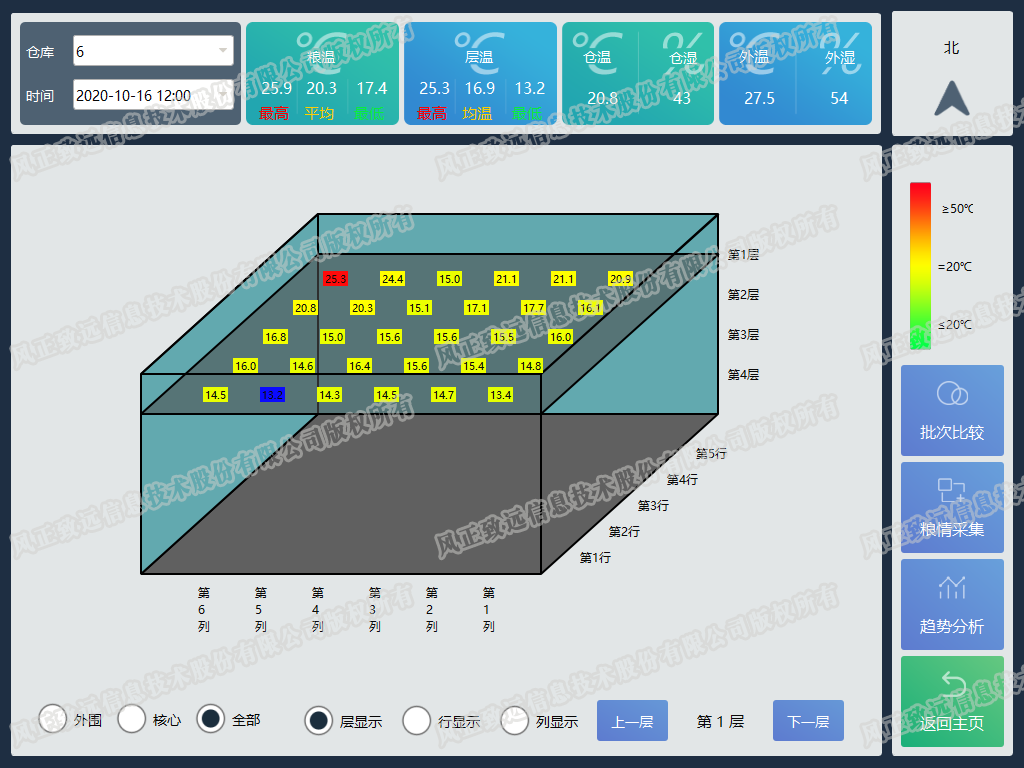

3、数据展示：中间的粮温展示，可以按层显示、列显示、行显示。最高温用红色标注并闪烁，最低温用蓝色标注并闪烁，这样比较直观地看出异常温度点的位置。
4、可以选择历史批次数据，与当前批次进行对比，并将比较结果显示在三维图上。
5、趋势分析：趋势分析是对最近一周或者一个月的数据进行曲线展示。
第三章：气体检测
气体检测实现对当前仓内的气体浓度进行实时浓度监测，可实现对仓房氧气、磷化氢、二氧化碳浓度的检测。

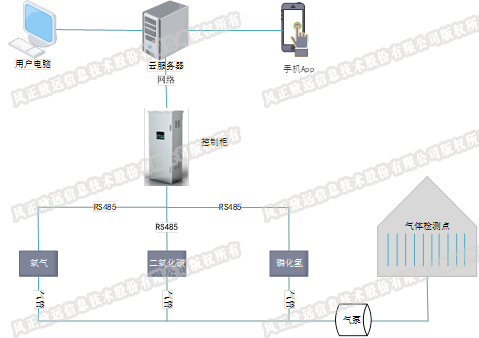

网络拓扑图：
实现功能：
1、气体采集：气体采集可以为整体采集和选择采集，选择采集是选择需要采集的测试点号。
2、数据展示：最上面的区域是整体的气体信息统计展示。
3、单点数据显示：直接用手点击中间的点为图标，即可在下面显示对应检测点的气体浓度。
4、趋势分析：趋势分析是对最近一周或者一个月的气体数据进行走势分析。
第四章：虫害检测

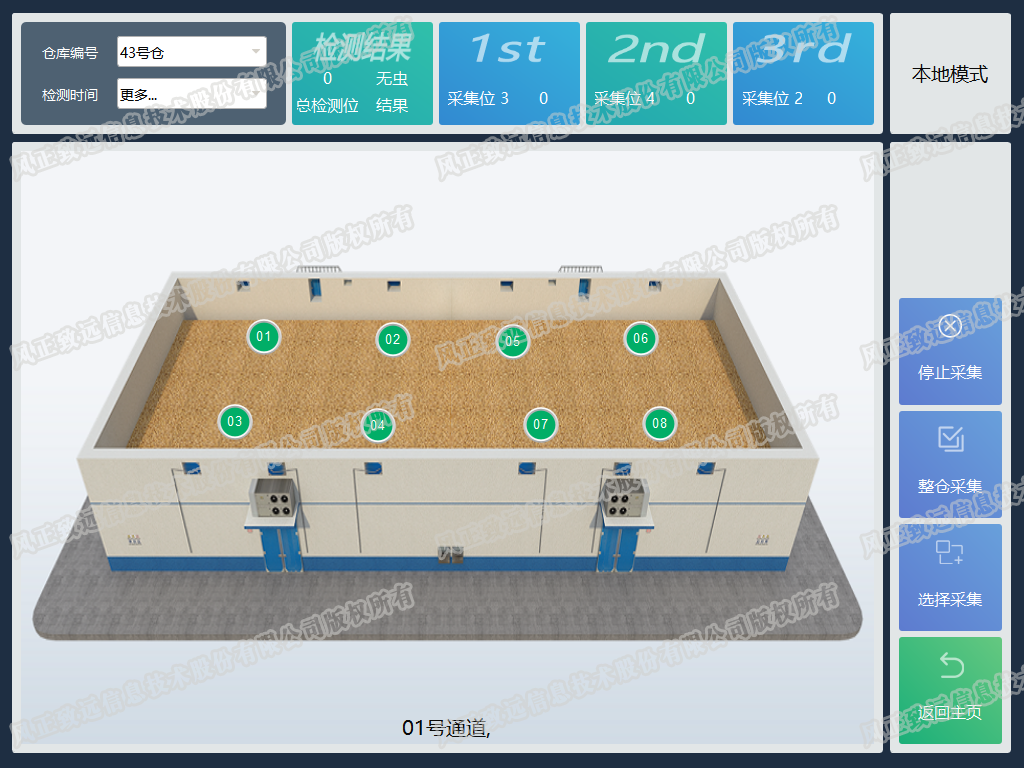

虫害检测利用害虫的趋光性等特性吸引害虫进入害虫诱捕器内，再通过抽取方式，把害虫抽取到测虫瓶中进行检测、识别，控制柜通过RS485与测虫模块进行通信，获取虫害的检测数据，然后将数据展示、存储并上传给平台。
实现功能：
1、采集检测：可以进行整体采集和选择采集，选择采集是选择需要采集的测试点号。
2、数据展示：最上面的区域是整体的虫害信息显示，“检测结果”是对整体的分析，是否有虫。后面三个区域是对虫数量最多的三个检测点号的显示，这个比较直观地看出来那里虫最多。
3、单点数据显示：直接用手点击中间的点为图标，即可在下面显示对应检测点的虫害数据。
第五章：智能通风

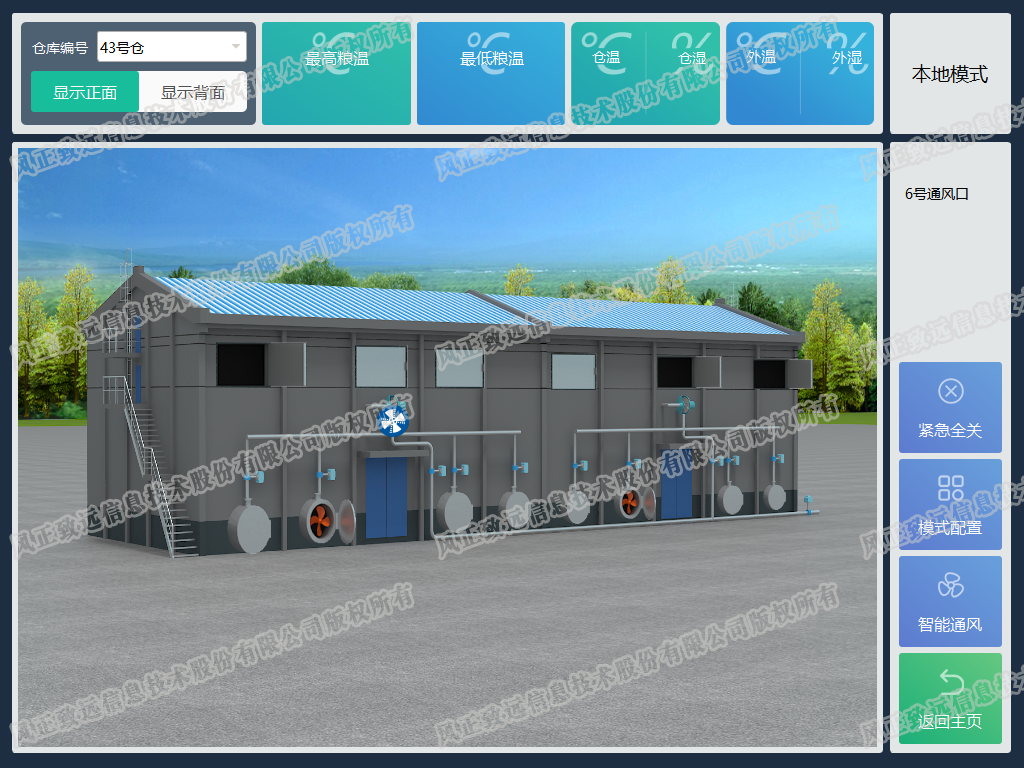

智能通风可实现粮库通风操作的智能化管理。在通风控制界面， 可以对仓库的通风窗、通风口、风机等设备的手动操作，也可以在配置通风模式动作，以实现自动、批量控制。也可以根据仓、内外温度来自动判断是否需要进行通风。
控制柜同时也支持扩展分控柜，对于比较大的仓，为了方便本地操作控制，可以使用分控柜分开控制设备。

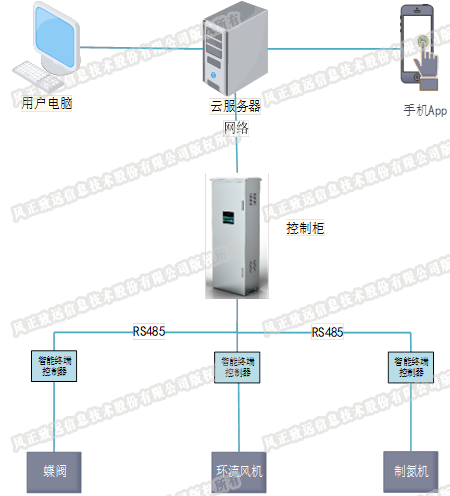

网络拓扑图：
实现功能：
1、控制柜上可以对单个设备操作，也支持批量操作、自定义通风方案操作。
2、支持远程手动模式自动切换；
3、支持远程设备批量执行；
4、支持远程通风方案控制；

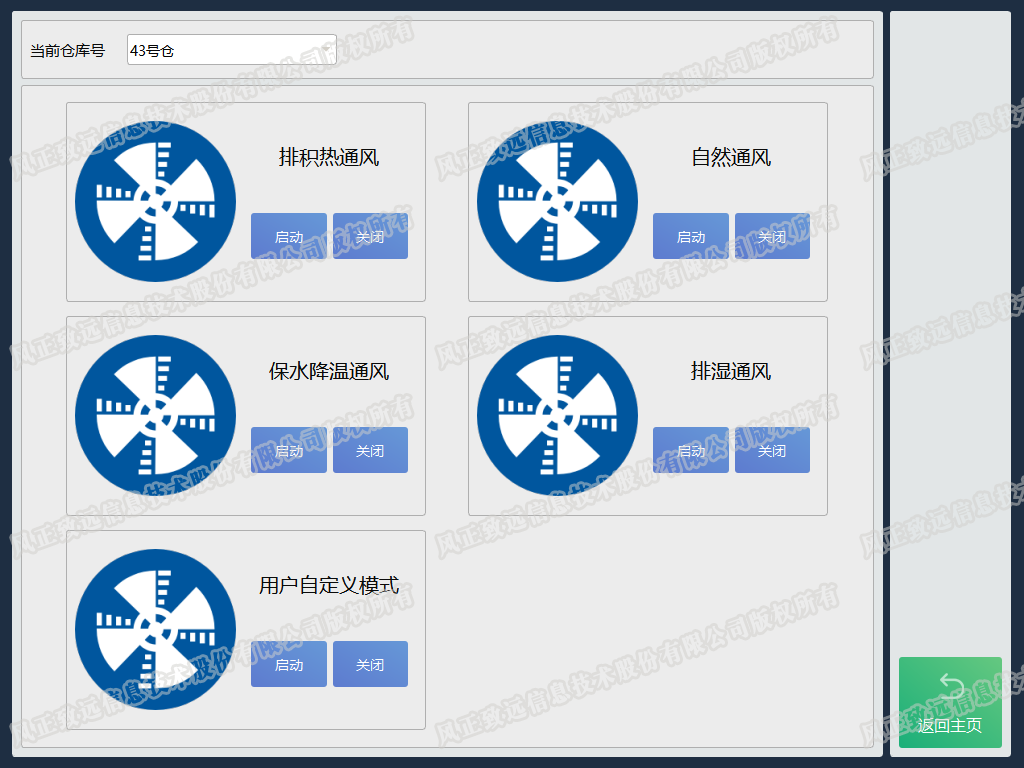

5、通风模式: 主要有以下几种：排积热通风、自然通风、保水降温通风、除湿通风等；
6、支持通风口、通风窗可拖拽配置，背景图片自主更改，简单易用。
自动通风配置：
第六章：智能气调

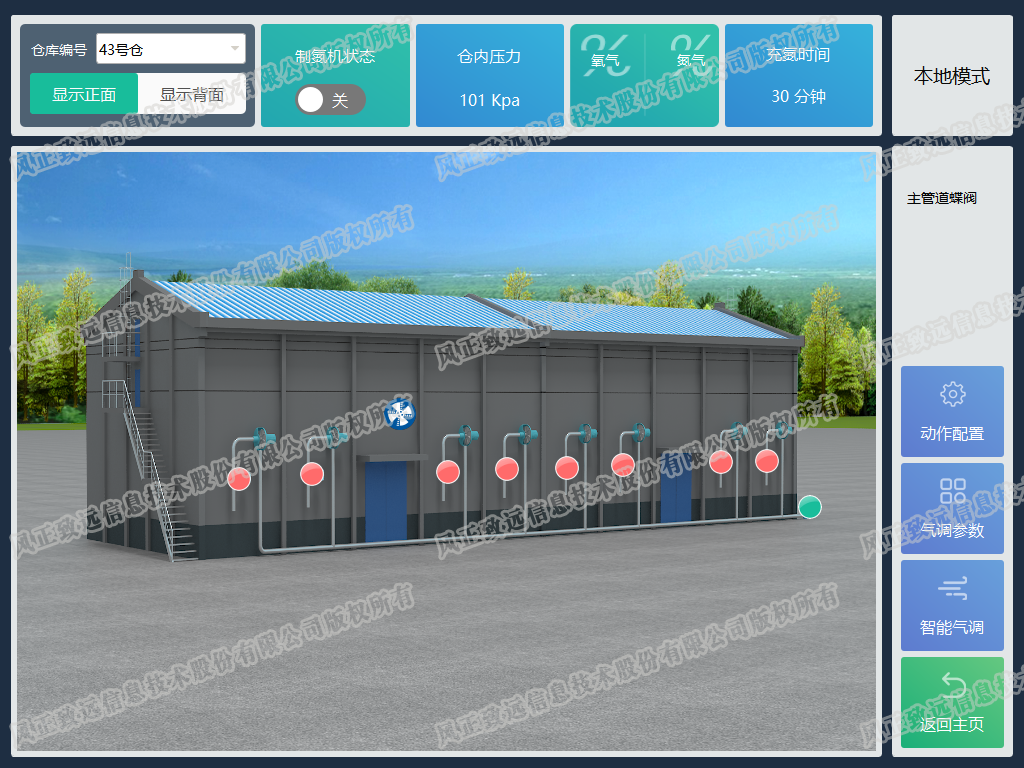

控制柜可以实现制氮机控制，气调蝶阀控制，环流风机控制；并且能够实现气调方案动作配置，以实现脱机离线执行气调方案与过程、动作。平台也可以通过控制柜来实现对气调设备的控制。
网络拓扑图：
实现功能：
1、控制柜上支持手动气调、自动气调、智能气调，可以脱机离线完成整个气调功能。
2、可以配置气调各个环节的参数与动作，针对气调作业的各个环节制定气调方案如：充氮、内环流、强力排空、自然排气等，并一键启动或者关闭当前方案。
3、智能气调：支持配置目标气压值、目标氮气浓度等参数，控制柜根据这些参数可以自动完成智能气调。
4、可以在控制柜上直接控制制氮机，并实时查看制氮机的运行状态。
5、控制柜同时也给平台提供了控制接口，平台通过控制柜也可以进行气调控制，包括智能气调的方案执行。
第七章：环流熏蒸
在控制柜上，环流熏蒸时，控制柜会进入熏蒸状态，禁用一切通风设备操作命令与操作，以免造成毒气泄漏事故。在控制柜上开始与结束熏蒸状态时，都要输入管理员控制密码，这个状态不允许随便修改。
实现功能：
1、在熏蒸过程中，会定时检测磷化氢的浓度，以查看是浓度否达到要求。
2、开始熏蒸与结束熏蒸，是改变控制柜的状态，需要验证密码后才能执行。
3、熏蒸的状态也可以通过平台同步，平台那边同步也需要密码验证。
4、动作配置：用于配置熏蒸开始时，打开与关闭的电磁阀。
第八章：内环流温控

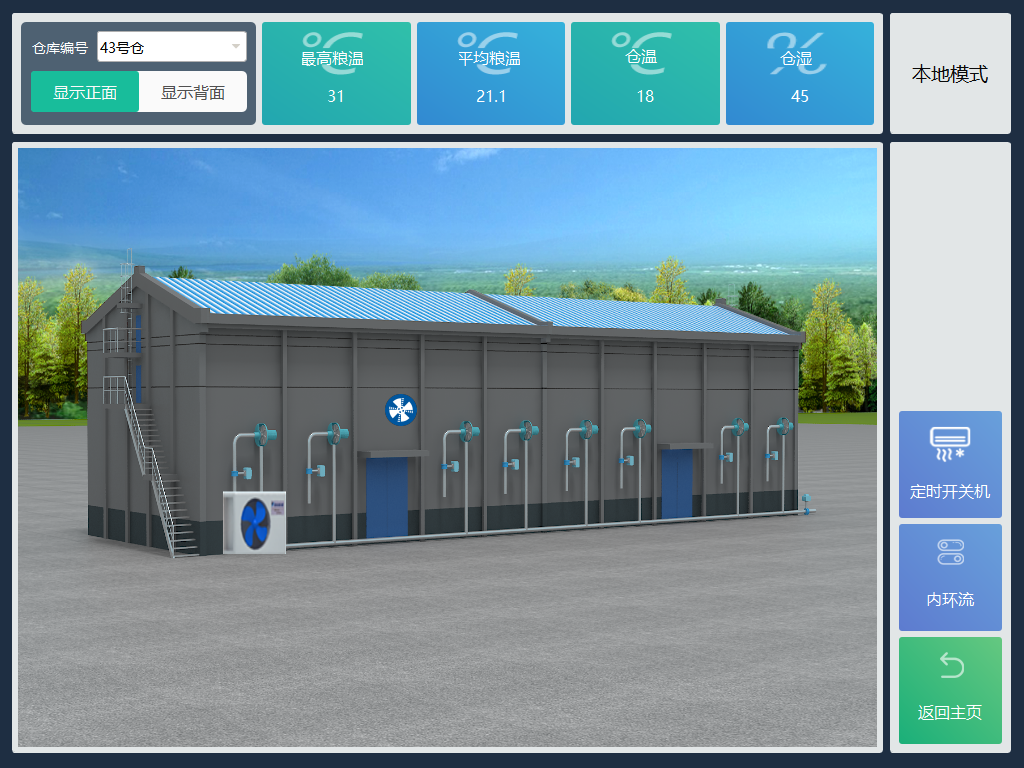

控制柜智能温控功能主要是对空调的控制，可以配置仓内温差值条件，根据仓内、外温度来实现智能温控。配合内环流设备，实现仓库内环流降温功能。
实现功能：
1、控制柜通过RS485接口与空调连接，实现空调控制。
2、可以在控制柜界面上设定空调目标温度值，启动空调降温，控制柜会定时检测粮温、仓温，当粮温与仓温达到预定值达到目标值后自动关闭空调。
3、可以向上给平台提供控制接口，平台通过控制柜，可以实现远程控制空调，远程智能温控等功能。
4、可以实现内环流控温功能。
第九章：照明管理
控制柜支持通过智能终端控制器对照明灯接入管理，实现远程操控。
实现功能：
1、控制柜智能照明功能，是对仓库照明灯进行统一管控，并且控制柜向平台提供统一控制接口，实现照明灯的远程控制。
第十章：门禁管理
控制柜门禁管理功能，通过智能终端控制器，接入门禁控制，可以实现门禁的手动控制。控制柜对接入的门禁做统一管理，给平台提供控制接口，从而在平台实现远程控制。

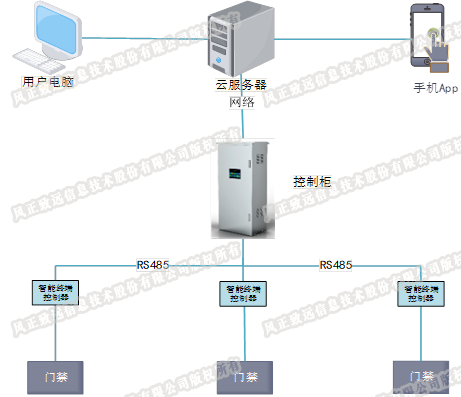

网络拓扑：
实现功能：

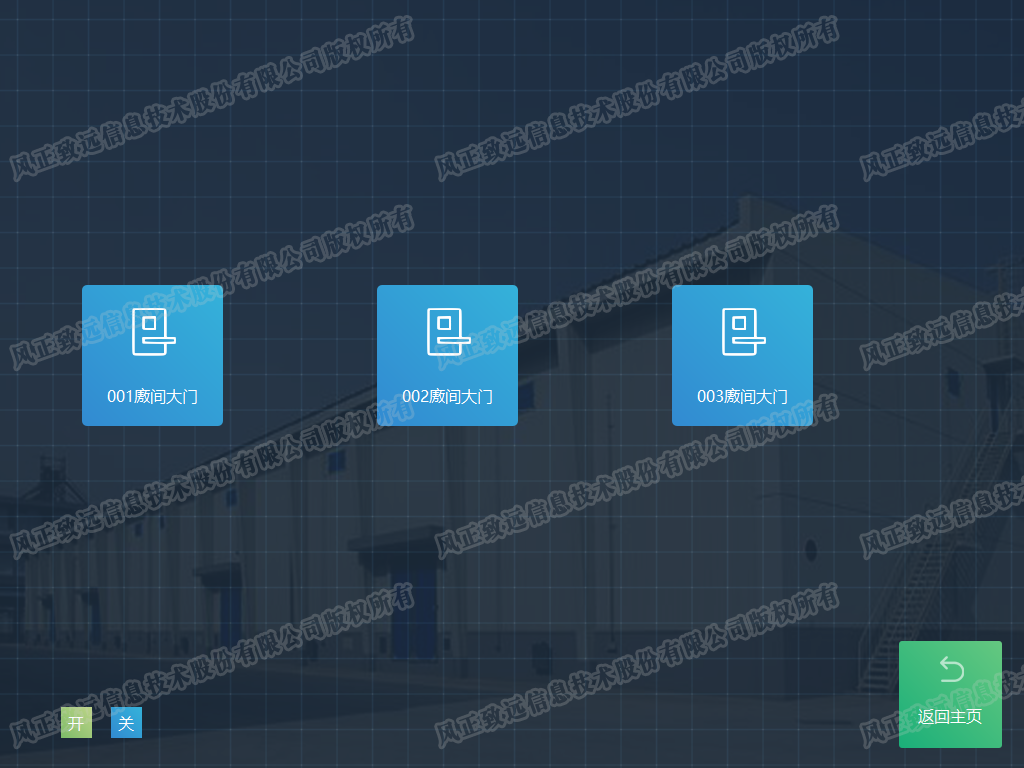

1、门禁管理界面上可以直接手动控制门禁的开关，为了保证仓库的安全，在界面上开门需要输入控制密码。
2、申请临时开门，生成临时密码，开门后就失效。
3、在控制柜上开门的事件会被记录下来，并上报给平台。
第十一章：视频管理

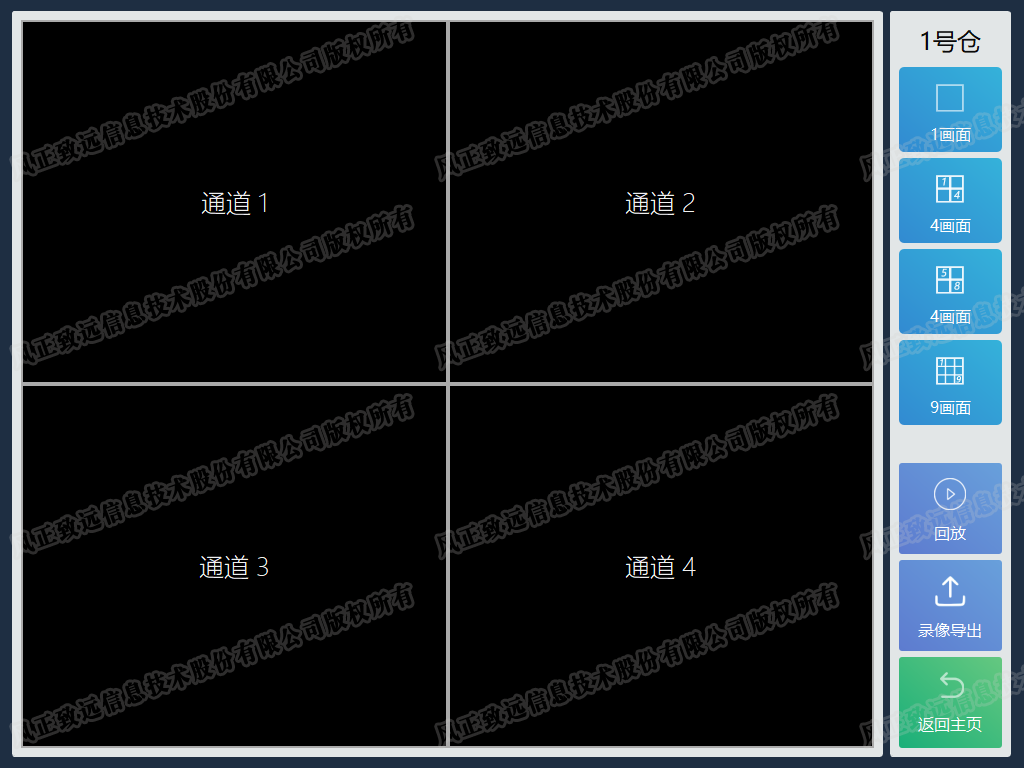

控制柜主处理器支持视频硬件编解码，可以接入网络摄像机，可以在控制柜上直接查看仓内、仓外视频。
实现功能：
1、控制柜可以接入最多16路高清网络摄像机，在控制柜可以直接查看仓内、外视频。
2、通过查看仓内视频，可以很方便了解仓内的情况，在控制柜操作仓库背面设备时，通过查看仓背面的摄像机视频，可以看到设备的开启情况。
3、支持云台操作，支持缩放。
第十二章：能耗管理
控制柜可以支持对仓内电表的接入，并对电表的数据进行定时采集，实现对仓库用电的统计。
实现功能：

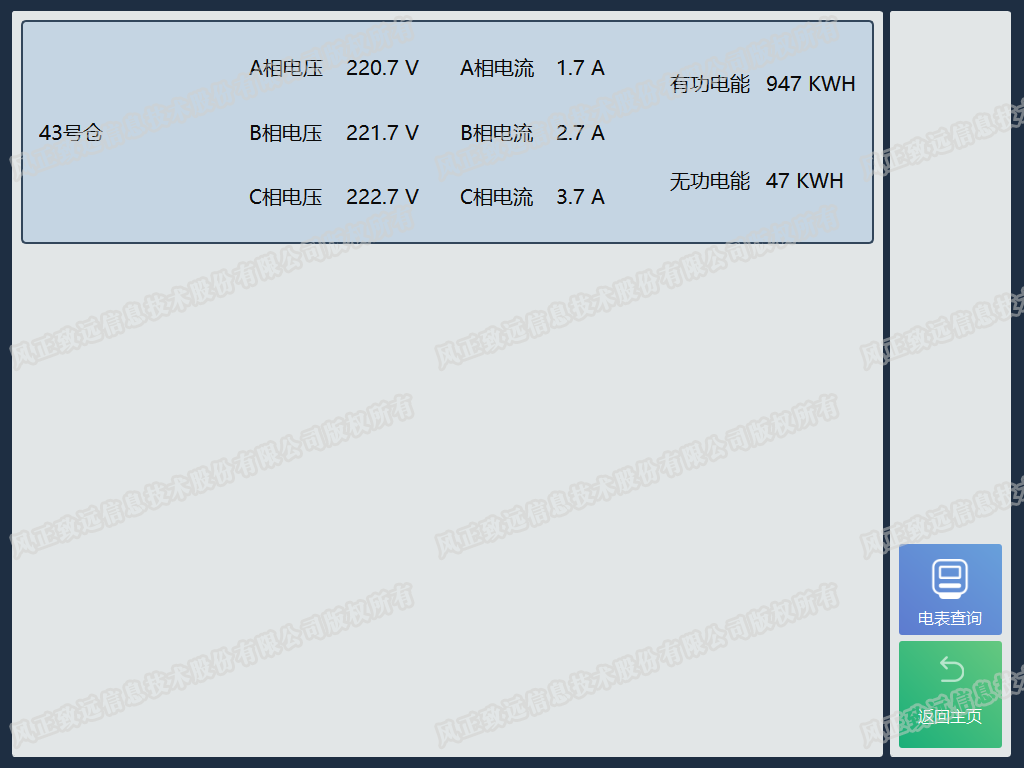

1、控制柜能耗管理功能，通过RS485接口对接仓内的电表，定时读取电表的电能数据，进行统计、存储、上报。为用户提供科学管理的依据。
